Instalacion de ESXI en DEll R720


291262741_1967883104_o









El objetivo es instalar un ESXI para renovar el hardware de una empresa, no «capturaremos» la actual ya que queremos migrar de Exchange 2007 a 2013 y modificar los tamaños de los discos.

el primer paso después de la instalación física es la creación del RAID

Creando el RAID

El raid seleccionado es un RAID 6

Wiki:
Un RAID 6 amplía el nivel RAID 5 añadiendo otro bloque de paridad, por lo que divide los datos a nivel de bloques y distribuye los dos bloques de paridad entre todos los miembros del conjunto. El RAID 6 no era uno de los niveles RAID originales/code>



800px-Raid6



Para ello en el arranque del servidor pulsamos cuando nos lo indique crol + R

bios9



la foto 2[1]







Seleccionamos el tipo de Raid en nuestro caso 6 y marcamos los discos que formaran el RAID



la foto 3[1]



Una Vez realizado el RAID podemos pasar a instalar el ESXI



Instalando ESXI

introducimos el CD con el ESXI (en el caso de DELL encontramos que tienen versiones ESXI especificas para sus equipos, consultar web del fabricante).

Encontraremos en algunos server un pequeño espacio de disco duro que se trata de una tarjeta de memoria SSD donde instalar el ESXI y mejorar su rendimiento.

la foto



Al seleccionarla puede que ya tengamos instalado el ESXI y pasemos directamente a su configuración

la foto 3



Omitire la instalacion del EXSI ya que es muy intuitiva y se realiza básicamente con siguiente, siguiente, siguiente… (ip, password de administrador..)

unicamente nombrar que en el caso he introducido como IP la 192.168.1.11 una vez instalado podemos ir a la web desde otro equipo y descargar  Vsphere para su administración.

Captura de pantalla 2013-12-10 a la(s) 10.52.06

Creamos Storage (espacio de almacenamiento ) para los discos de los servers

veremos en configuración la opción de Storage y siguiendo el asistente crearemos uno en este caso de 2,5TB (la capacidad completa del RAID) para nuestro server 2012 con Exchange.



Creamos Maquina Virtual.

En nuestro servidor, botón derecho «New Virtual Machine»

Captura de pantalla 2013-12-10 a la(s) 10.52.06

Captura de pantalla 2013-12-10 a la(s) 11.40.44

Instalación Tipica

Captura de pantalla 2013-12-10 a la(s) 11.43.22

Introducimos el nombre de nuestra maquina virtual



Captura de pantalla 2013-12-10 a la(s) 11.43.42



Seleccionamos el Storage de donde definiremos el tamaño del Disco Duro del Server



Captura de pantalla 2013-12-10 a la(s) 11.47.44

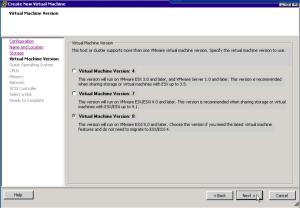

La version mas actualizada de maquinas virtuales, ya que se trata de una maquina nueva.

Captura de pantalla 2013-12-10 a la(s) 11.48.16

Seleccionamos el Sistema operativo y la versión a instalar

Captura de pantalla 2013-12-10 a la(s) 11.48.32



Las CPU a utilizar



Captura de pantalla 2013-12-10 a la(s) 11.48.52



Memoria RAM

Captura de pantalla 2013-12-10 a la(s) 11.49.28

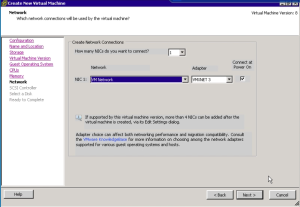

Tipo de tarjeta de red (La mas evolucionada)

Captura de pantalla 2013-12-10 a la(s) 11.49.57



El controlador de Disco «Logic SAS»



Captura de pantalla 2013-12-10 a la(s) 11.50.28



Creamos un disco dedicado a esta maquina (No rescatamos ningún otro)

Captura de pantalla 2013-12-10 a la(s) 11.51.18



Seleccionamos la capacidad del disco

Captura de pantalla 2013-12-10 a la(s) 11.52.26



su posición

Captura de pantalla 2013-12-10 a la(s) 11.52.56



El resumen de toda nuestra configuración

Captura de pantalla 2013-12-10 a la(s) 11.53.16



y ya lo tenemos creado

Captura de pantalla 2013-12-10 a la(s) 11.53.32





 Subiendo imagen ISO para instalar el sistema operativo.

Podriamos habilitar la lectora de CD/DVD del server para instalar nuesto SO desde el pero lo que realizaremos es una subida de la ISO para poderla utilizar en otras ocasiones.

Para ello desde el server Boton derecho en el DATA Storage «browse Datastorage»

Captura de pantalla 2013-12-11 a la(s) 09.58.02



Se abrira una ventana donde podremos crear una carpeta para almacenar nuestras iso

Captura de pantalla 2013-12-11 a la(s) 10.01.46



de los iconos de la barra superior que que tiene forma de carpeta para crear y el que tiene forma de discos con una flecha verde para subir la imagen iso.



Instalando el Sistema Operativo en nuestra maquina Virtual.

Para cargar el SO tenemos que ponernos en nuestra maquina virtual (spmail01) y decirle que la iso esta en su unidad de CD «virtual», para ello  «botón derecho edit settings»  se abre una venta  pestaña Hardware marcamos la opción CD/DVD  y en su margen derecho pulsamos el radio button DataStore ISO File  y buscamos la carpeta ISO con su ISO.

Captura de pantalla 2013-12-11 a la(s) 10.06.23



IMPORTANTE antes de aceptar tenemos que marcar el check Box que pone conect at power on  para que al iniciar la maquina se inicie la ISO

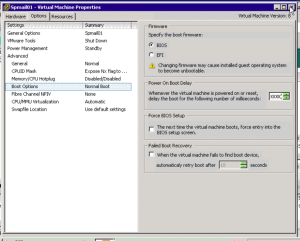

ahora vamos a la pestaña Options Para retrasar el arranque de la BIOS marcando BOOT options, Power on Delay (margen derecho) e introduciendo por ejemplo 10000

Captura de pantalla 2013-12-11 a la(s) 10.14.12



Reiniciamos la Maquina he iniciamos de cd como un ordenador normal. (omitimos la instalacion del Windows server 2012)

Una Vez instalado Windows Server 2012

Captura de pantalla 2013-12-11 a la(s) 13.40.55

Una Vez instalado veremos que no tenemos conexión a internet  esto es porque nos faltan las Wmvare Tools por instalar.

en la maquina en concreto boton derecho GUEST Install\upgrader VMWARE tools

Captura de pantalla 2013-12-11 a la(s) 16.13.45





en la unidad de cd veremos que se ha creado las VMWARE tools de donde podremos realizar la instalación mediante un wizard

Captura de pantalla 2013-12-11 a la(s) 16.16.49



Una vez finalizado ya podemos poner una IP fija y actualizar el server mediante windows Update



Utilizando el servicio Horario de vmware para nuestras maquinas virtuales

Desde Nuestro servidor de virtualización  pestaña Configuracion en el margen izquierdo Time Configuration lado derecho superior propieties

se abrira una nueva ventana boton Opciones y Seleccionamos el radio button Start and stop with host, Margen derecho NTP Settings y añadimos los siguientes servidores.

  • 0.pool.ntp.org
  • 1.pool.ntp.org
  • 2.pool.ntp.org
  • 3.pool.ntp.org

Marcamos el check box de Restart NTP service to apply changes y OK

Captura de pantalla 2013-12-11 a la(s) 16.19.51



y ya podemos disfrutar de nuestra maquina Virtual
